Виды рукавных зажимов в пожарной охране и порядок их использования регламентируется документами:
- ГОСТ 2071-69;
- Методическое руководство и инструкция по эксплуатации ПР (М., 2007 и 1994 г.);
- учебники по ПСП, ТСП (подробно описано как пользоваться, предусмотрено нормативное время для закрепления).
Для чего нужны рукавные зажимы
Зажимы для напорных пожарных рукавов (ЗПР) относятся к пожарно-технической продукции, их изготовление осуществляется по конструкторской документации, утвержденной государственными органами.
Обязательность заплат описываемого вида среди оборудования пожарных расчетов и их назначение прописано в п. 3.4.1 Руководства от 2007, п. 3.2 Инструкции от 1994 г. Документами предписывается при появлении течи напорного рукава немедленно и оперативно устранить ее установкой ЗПР.
Основные характеристики:
Параметр | Описание |
Задача | Оперативная ликвидация протечек рукавной линии во время пожаротушения, при любом использовании ПР. |
Характер ремонта | Временный. В пожарной части накладка снимается, производится ремонт шланга заклеиванием и вулканизацией. |
Способ использования: при появлении разрыва при подаче воды во время тушения пожара, давление понижают, соответственно, шланг становится менее упругим, что позволяет натянуть на поврежденный участок ленточную заплатку или лучше закрепить корсетный ЗПР. После устранения возгорания устройство снимают, место течи отмечают, рукав доставляется на базу ПЧ, где производится основной ремонт.
Виды рукавных зажимов
Виды ЗПР обуславливаются размерами разрывов и диаметром условного прохода рукава. В качестве накладки может использоваться отрезок того же ПР длиной 25 – 30 см., надеваемый заблаговременно до навязки соединительных головок. Есть 3 типоразмера зажимов для пожарных шлангов под определенный условный проход: ЗПР 80, 100, 150.
Изделия должны отвечать установленным техническим условиям и требованиям:
- установка при 0,8 МПа без понижения давления;
- обеспечивать закрытие отверстий как минимум до 30 мм;
- металлические части защищаются оцинковкой от 24 мкм;
- сроки:
- службы – 8 лет;
- сохраняемости – 1 год;
- наработки – 500 циклов;
- свободное закрывание замка с усилием до 140 H;
- защелка не должна открываться, а накладка перемещаться вдоль при движениях линии под напором.
Чаще всего в ПЧ применяют корсетные рукавные зажимы:
Модель пожарного рукавного зажима | Ø усл. прохода НПР, мм | Макс. размер отверстия, мм (±5) | Масса, грамм | Усилие закрывания замка |
ЗПР 80 | 51, 66, 77 | 30 | 650 | 140 (14) Па (кгс) |
ЗПР 100 | 100 | 1000 | ||
ЗПР 150 | 150 | 1400 |
Корсетные зажимы
Корсетный тип применяется для продольных отверстий до 100 мм.
Есть варианты моделей с металлическими защелками, позволяющими не зашнуровывать их, что трудоемко и долго, а быстро и легко закреплять в любом месте шланга. Данный вид заплаток позволяет также фиксировать их и без снижения напора в рукавах в ситуациях, когда это невозможно или неуместно.
Устройство:

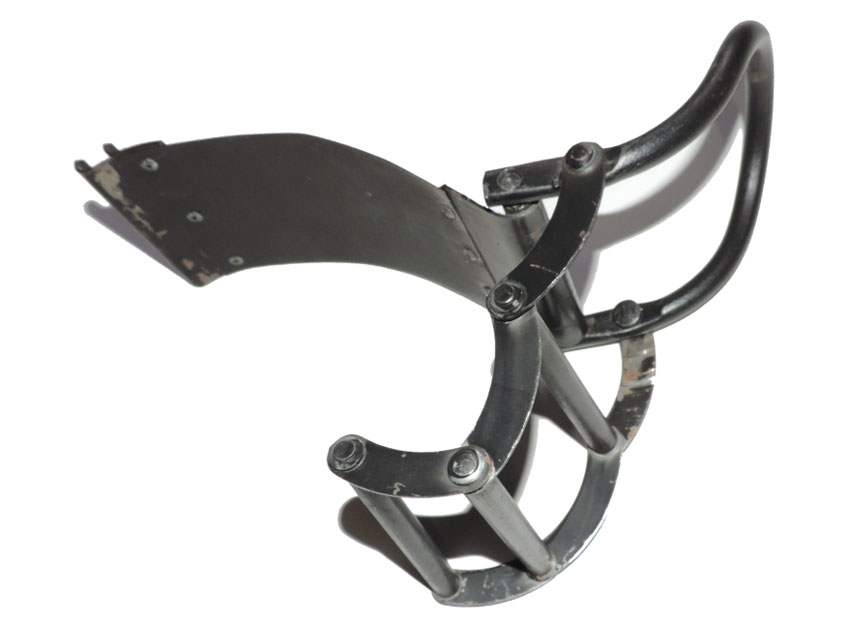

- первый вариант (с металлической защелкой):
- резиновая лента;
- прижимной механизм с замком;

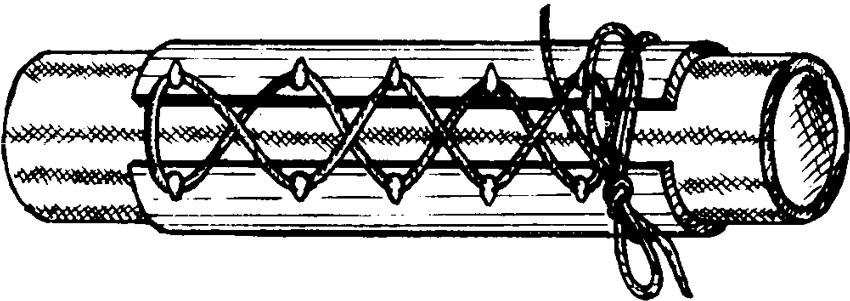

- второй вариант (используется редко):
- отрезок материала аналогичного НПР или резины со шнуровкой.
Ленточные зажимы
Ленточную разновидность применяют для таких повреждений:
- отверстия диаметром до 20 мм;
- разрывы протяжностью до 30 мм.
